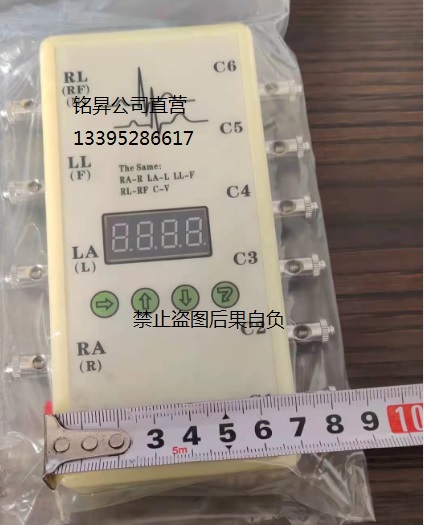

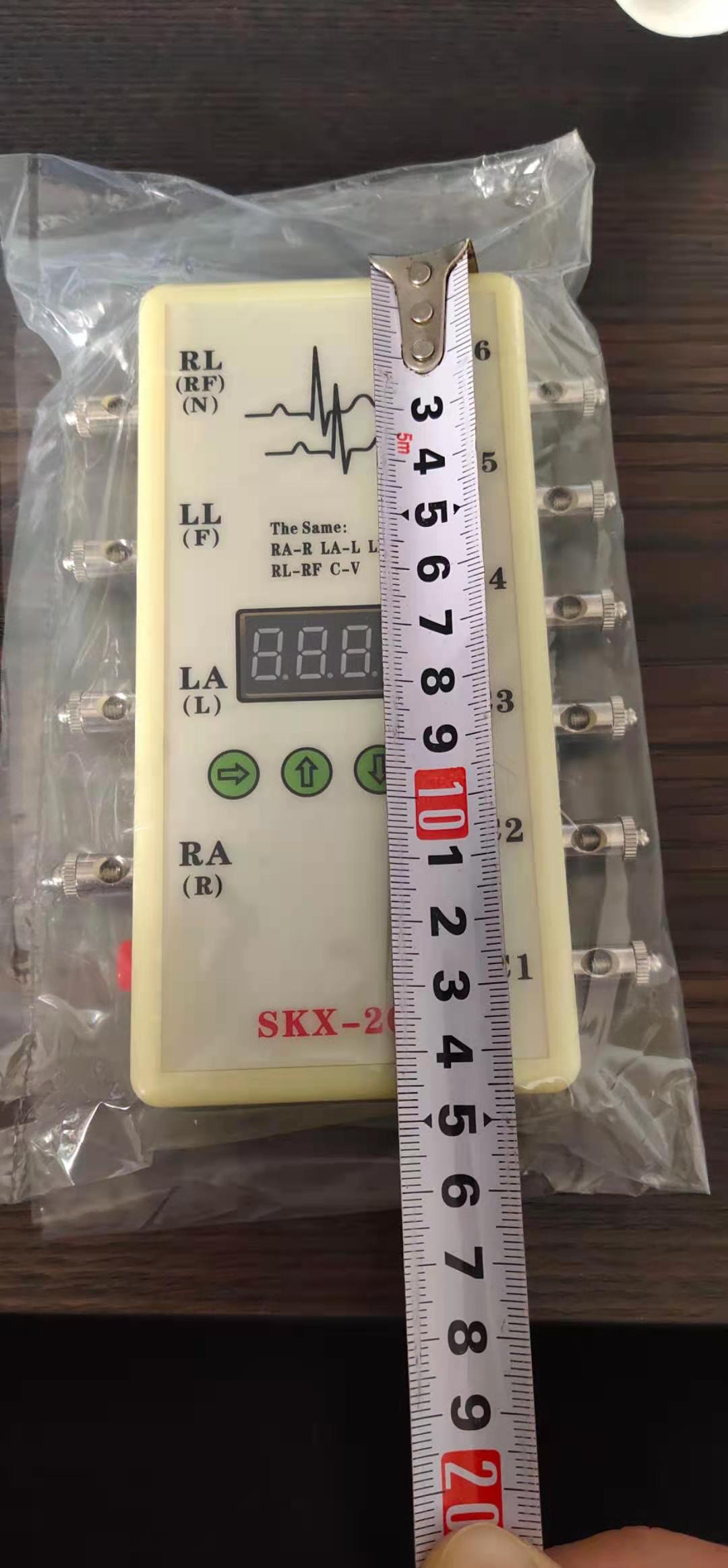

SKX-2000D心电信号模拟器

SKX-2000D数码显示含呼吸波 SKX-2000D心电信号模拟器使用说明本模拟器可以产生如下波形,第一位代码代表如下波形1、 正常的心电波形2、 正负三角波形3、 心率不齐的模拟三角波形4、 方波,使用方波测量扫描速度5、 正弦波,测量幅频特性6、 模拟呼吸波形7、 定标波形1MV

SKX-2000D数码显示含呼吸波

鲁尔量规 鲁尔量规


SKX-2000D心电信号模拟器使用说明

本模拟器可以产生如下波形,第一位代码代表如下波形

1、         正常的心电波形

2、         正负三角波形

3、         心率不齐的模拟三角波形

4、         方波,使用方波测量扫描速度

5、         正弦波,测量幅频特性

6、         模拟呼吸波形

7、         定标波形1MV

8、         设置信号的幅度大小

注意:

1、  本模拟器上电后自动产生波形1的正常心电波形。

2、  模拟器的LED显示管,为防止用户在使用过程中忘记关闭电源,系统设计为当24个小时内没有操作按键时,CPU将进入待机状态,以便节电,再次开机将正常工作。按任意按键则计时归零。

3、  心电图机接法:RA-R(右手)LA-L(左手),LL-F(左腿),RL-RF(右腿),C1—C6胸导

4、  监护仪接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色),RL-右脚(绿色),C1—C6胸导(棕色)

5、  三导联接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色)

6、  欧标对应接法:L-LA  R-RA  RF(N)-RL  F-LL  C-V

按键说明

一共有四个按键,依次为选择键、增加键、减小键、确认键,另外还有一组组合键

选择键

此按键用来选择要改变的参数,共有4LED管来显示4个代码,分别代表显示的内容,

1代表波形代码,2-4代表要更改的参数(2是数值的百位,3代表十位,4代表个位)

LED管右下脚的亮点,表示现在选择的内容;可以进行更改。

增加键

当使用选择键选择好更改内容后,使用此键进行参数更改。

减小键:

当使用选择键选择好更改内容后,使用此键进行参数更改。

确认键

当参数更改完毕后,此键确认后将确认参数的更改,并产生相应的波形。

组合键

按下选择键的同时,再按下确认键,松开确认键,松开选择键,这时表示选择了一次组合键,再次按下确认键后将显示不同的内容。

分别说明说用各个波形的操作方法:

1、  正常心电波形:

★  心率设置范围:10-200bpm;(初始数值:60 bpm

★  信号幅度固定。

2、  正负三角波形:

★  频率范围:10-300bpm;(初始数值:75 bpm

★  幅度范围:0.1-4Mv100.1mV ,4004mV);

★  2种模式,模式一:正向波形,模式二:负向波形;通过组合键进行选择。

3、  心率不齐波形:

★  频率范围:20-250bpm;(初始数值:80 bpm

★  幅度范围:0.1-4Mv100.1mV ,4004mV);

★  2种模式,模式一:大波形在下,模式二:大波形在上。通过组合键进行选择。

4、方波:

   频率范围:0.1Hz-10Hz101Hz 10010Hz);(初始数值:1 Hz

   幅度范围:0.1-4Mv100.1mV ,4004mV);

5、  正弦波形:

★  频率范围:1-100Hz;(初始数值:10 Hz

★  幅度范围:0.1-4Mv100.1mV ,4004mV);

★  可以在波形上叠加直流分量,范围是0.1mV-3mV100.1mV ,4004mV);

★  通过组合键,选择需要改变的参数,模式一:频率;模式二:叠加的直流分量

       100.1mV ,4004mV);

6、  模拟呼吸波形(可能对部分机型无信号):

★  频率范围:10-100/分。(初始数值:10 bpm

★  请注意,此时忽略心电信号,呼吸导联为RA-LL,请使用无电阻的心电导联线。

7、  定标波形1MV  100US★频率范围:60bpm

8、  信号幅度设置:

★  幅度范围:0.1mV-4mV100.1mV ,4004mV);(初始数值:100

★  请注意,此幅度设置将影响到所有波形。
