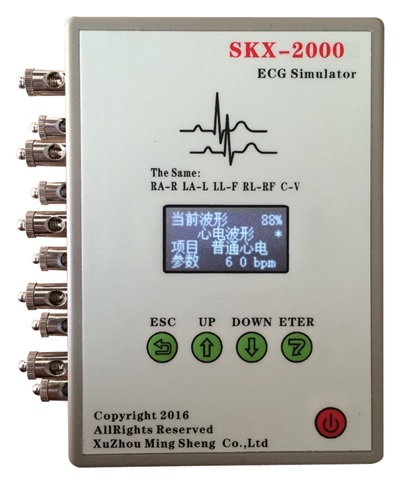

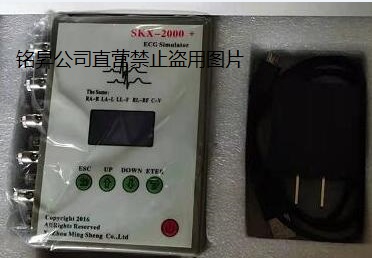

SKX-2000G+心电信号模拟器使用说明

本模拟器可以产生如下波形,第一位代码代表如下波形

1、       正常的心电波形

2、       正负三角波形

3、      心率不齐的模拟三角波形

4、      方波,使用方波测量扫描速度

5、      正弦波,测量幅频特性

6、      模拟呼吸波形

7、      定标波形1MV

8、      设置信号的幅度大小

9、      带起博信号的心电波形

10、    可以改变底部宽度的三角波

11、     可以改变T波幅度,心率,QRS波幅度,QRS波宽度的心电波形

12、     起博信号

13、     叠加了2Hz三角波的正弦波形

注意:



     SKX-2000G+模拟仪的待机工作时间

       1、当电量显示为0%的时候开机状态下,模拟仪可以再工作1分钟后自动关机,如果选择任意按键,则定时关机进行延           时,直至1分钟内无按键处理后自动关机;

       2、当电量显示为10%的时候开机状态下,模拟仪可以再工作5分钟后自动关机,如果选择任意按键,则定时关机进行延         时,直至5分钟内无按键处理后自动关机;

       3、当电量低于0%时模拟仪,将不能再次开机;



SKX-2000G+的注意事项:

1、      SKX-2000+系列心电模拟仪可以对心电类设备进行定标,定标导联仅仅限于II,即RA-LL端输出的信号幅度,连接心电设备的RA导联至模拟仪的RA端,LL导联至模拟仪的LL端,则心电设备采集的信号满足软件中设置的信号幅度范围0.1mV-4mV

2、      心电波形中的波形幅度是固定的幅度,不能进行幅度更改;

3、      如果定标其他导联时,请按照下列方法进行定标:

AI导联定标:请将导联线RA连接至模拟仪RA端,导联线LA连接至模拟仪LA端,此时心电设备采集的信号就是I导联的定标信号;

BC导联定标:请将RALALL并联后连接至模拟仪RA端,C1或者其他胸导联连接至模拟仪LL端,此时采集到的C1(或者其他胸导联)则为标准的定标信号;

4、      关于偏置电压的检测方法,当测试正向偏置时,请选择正弦波形,并连接心电设备的RA至模拟仪的LL端,心电设备的LL至模拟仪的RA端进行正偏置电压测试;当测试负偏置电压时,请选择正弦波形,并连接心电设备的RA至模拟仪的RA端,心电设备的LL至模拟仪的LL端进行负偏置电压测试;

5、      当连续一分钟内没有按键操作时,屏幕将会自动关闭,按任一按键后屏幕恢复显示,在屏幕关闭后,指示灯开始工作,每5秒闪烁一次;屏幕恢复显示后,指示灯停止闪烁;



SKX-2000G+与心电设备的连接:



1、 心电图机接法:RA-R(右手)LA-L(左手),LL-F(左腿),RL-RFN)(右腿),C1—C6V1-V6)胸导;

2、 监护仪接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色),RL-右脚(绿色),C1—C6胸导(棕色);

3、 三导联接法:RA-右手(白色),LA-左手(黑色),LL-左脚(红色);

       或者采集导联为II时;

       RA-右手(白色),LL-左脚(红色),RL-(参考地、反馈点);

或者采集导联为I时;

       RA-右手(白色),LA-左手(黑色),RL-(参考地、反馈点);

4、 两导联接法:采集导联为II时请连接RA-LL,采集导联为I时请连接RA-LA

5、 欧标对应接法:L-LA  R-RA  RF(N)-RL  F-LL  C1-C6V1-V6);




波形类型:

本模拟仪的波形类型一共有12种,分别是

序号

波形类型

简介

1

心电波形

两种不同的模拟人体的心电波形

2

尖角波形

用于检测心率准确度及心率范围的波形

3

校准波形

用于校准心电设备幅度的标准幅度信号

4

心率不齐

MIT数据库中的四种心率不齐波形,用于检测心电类设备心率性能

5

方波

用于检测心电设备的曲线扫描速度及时间常数性能

6

正弦波

用于检测幅频特性等相关性能

7

呼吸波

检测具有呼吸功能的心电设备中的呼吸参数性能

8

三角波形

可改变底部宽度的三角波形,用于检测对不同宽度的R波识别率

9

同步起搏

检测心电设备对起搏信号的抑制及识别

10

QRST波形

用于模拟仪人体的QRST波形,检测TR波等相关性能

11

起搏脉冲

检测心电设备对起搏信号的抑制

12

叠加信号

对叠加35Hz50Hz60Hz正弦波信号的心电信号的干扰抑制






波形类型参数列表说明



波形类型

项目

参数

心电波形

普通心电

心率范围:20 bpm-100 bpm

窦性心电

心率范围:20 bpm-100 bpm



波形类型

项目

参数

尖角波形

心率

心率范围:20 bpm-400 bpm

幅度

幅度范围:0.1mV-4mV

方向

上、下两个方向



波形类型

项目

参数

校准波形

心率

心率范围:20 bpm-120 bpm

幅度

幅度范围:0.1mV-4mV

宽度

宽度范围:40 ms-150 ms



波形类型

项目

参数

心率不齐

二联率

心率数值:80 bpm 或者40 bpm

慢二联率

心率数值:60 bpm 或者30 bpm

快二联率

心率数值:120 bpm

双向收缩

心率数值:90 bpm或者45 bpm



波形类型

项目

参数

方波

频率

频率范围:0.1 Hz- 5 Hz

幅度

幅度范围:0.1mV-4mV



波形类型

项目

参数

正弦波形

频率

频率范围:1 Hz-150 Hz 包括0.67Hz

幅度

幅度范围:0.1mV-5mV

偏置电压

电压范围:10 mV-500 mV



波形类型

项目

参数

呼吸波形

呼吸率

心率范围:5 rbpm-120 rbpm

幅度

幅度范围:10-50

窒息时间

时间范围:-120



波形类型

项目

参数

三角波形

心率

心率范围:30 bpm-200 bpm

    宽度

宽度范围:10 ms – 200 ms

幅度

幅度范围:0.1mV-4mV

方向

正向、反向



波形类型

项目

参数

同步起搏

心率

心率范围:30 bpm-200 bpm

  脉冲宽度

宽度范围:0.1 ms – 2 ms

脉冲幅度

幅度范围:0.1mV-4mV

脉冲方向

正向、反向



波形类型

项目

参数

QRST

T波幅度

幅度范围:0 mV-1.2 mV

  R波幅度

幅度范围:0.1mV-4mV

R波心率

心率范围:10 bpm-200 bpm

R波宽度

宽度范围:10 ms – 120 ms



波形类型

项目

参数

起搏脉冲

脉冲心率

心率范围:20 bpm-300 bpm

  脉冲宽度

宽度范围:0.1 ms – 2 ms

脉冲幅度

幅度范围:0.1mV-4mV

脉冲方向

正向、反向



波形类型

项目

参数

叠加波形

心率

心率数值 80 bpm

    频率

叠加波形频率范围:30 Hz – 60 Hz

幅度

叠加波形幅度范围:0.05mV-1mV
